Réaliser un schéma fonctionnel

Préambule

Cette action contribue au module : Définir et écrire le projet commun et les actions qui la composent.

Elle peut être réalisée à la suite ou en parallèle des actions Faire émerger et discuter les valeurs du collectif et Travailler la raison d'être collective du module Mieux se connaître au sein du groupe et en tant que collectif,

Ces dernières ne constituent pas un pré-requis mais alimentent grandement le travail de la charte architecturale et paysagère, qui doit être pensée en cohérence avec le projet global et qui contribue à le définir.

Qu’est-ce que le schéma fonctionnel ?

Le schéma fonctionnel, plus familièrement appelé « schéma patate » est l'un des documents constituant d’un programme architectural et d’aménagement. Si vous souhaitez plus de précision sur ce programme, nous vous recommandons de lire la Définition du programme architectural et d’aménagement.

Le schéma fonctionnel permet de représenter schématiquement l'organisation des espaces entre eux. C'est un schéma non spatialisé, il peut donc être réalisé avant d'avoir trouvé le terrain, ou après.

La réalisation d'un schéma fonctionnel permet de s'interroger sur la disposition des espaces, leur configuration, leur proximité, les nuisances qu'ils engendrent.

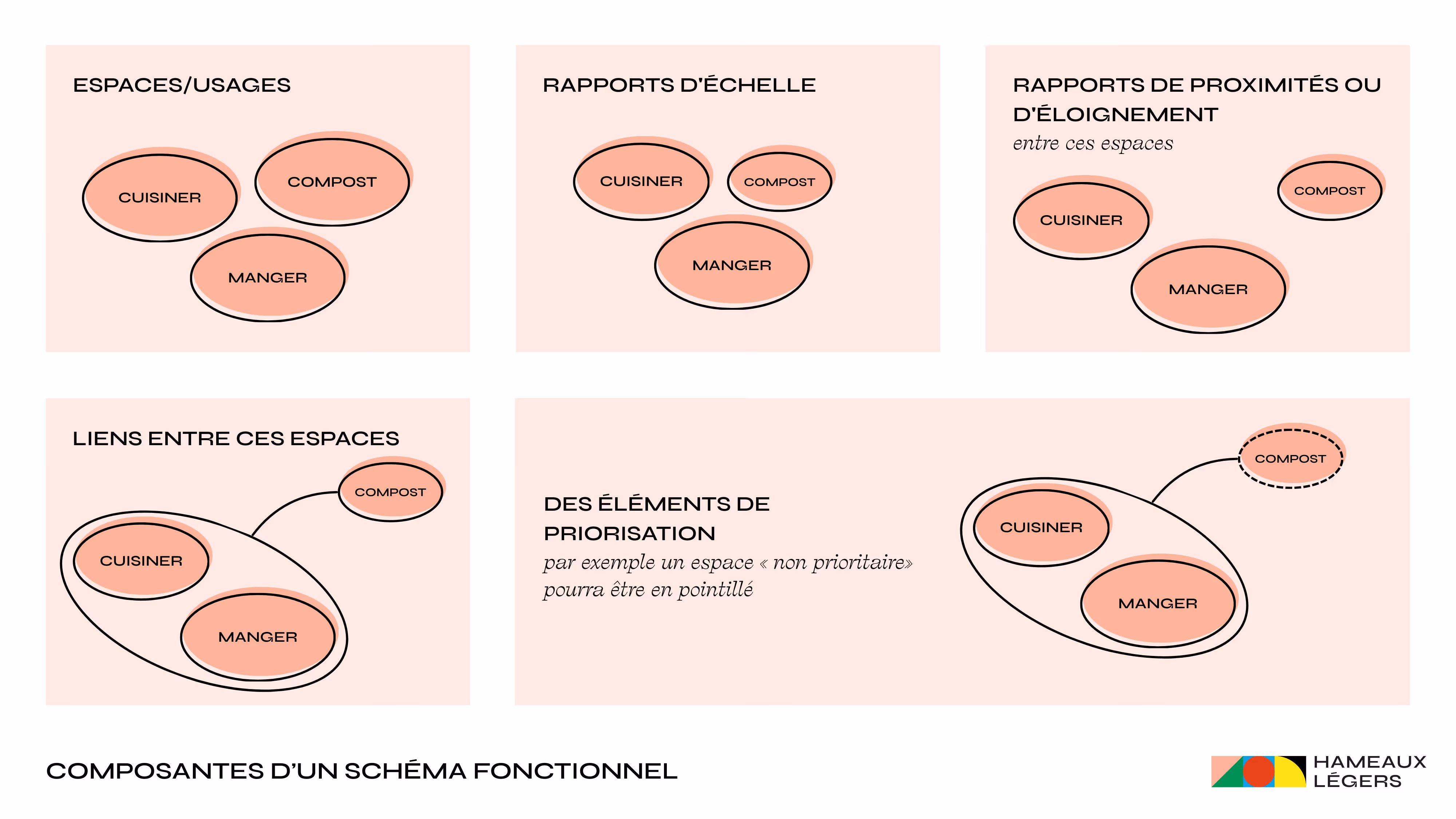

Sur un schéma fonctionnel, on trouve :

• des espaces/usages,
• des rapports d'échelle,
• des rapports de proximités ou d'éloignement entre ces espaces,
• des liens entre ces espaces,
• des éléments de priorisation : par exemple un espace « non prioritaire» pourra être en pointillé.

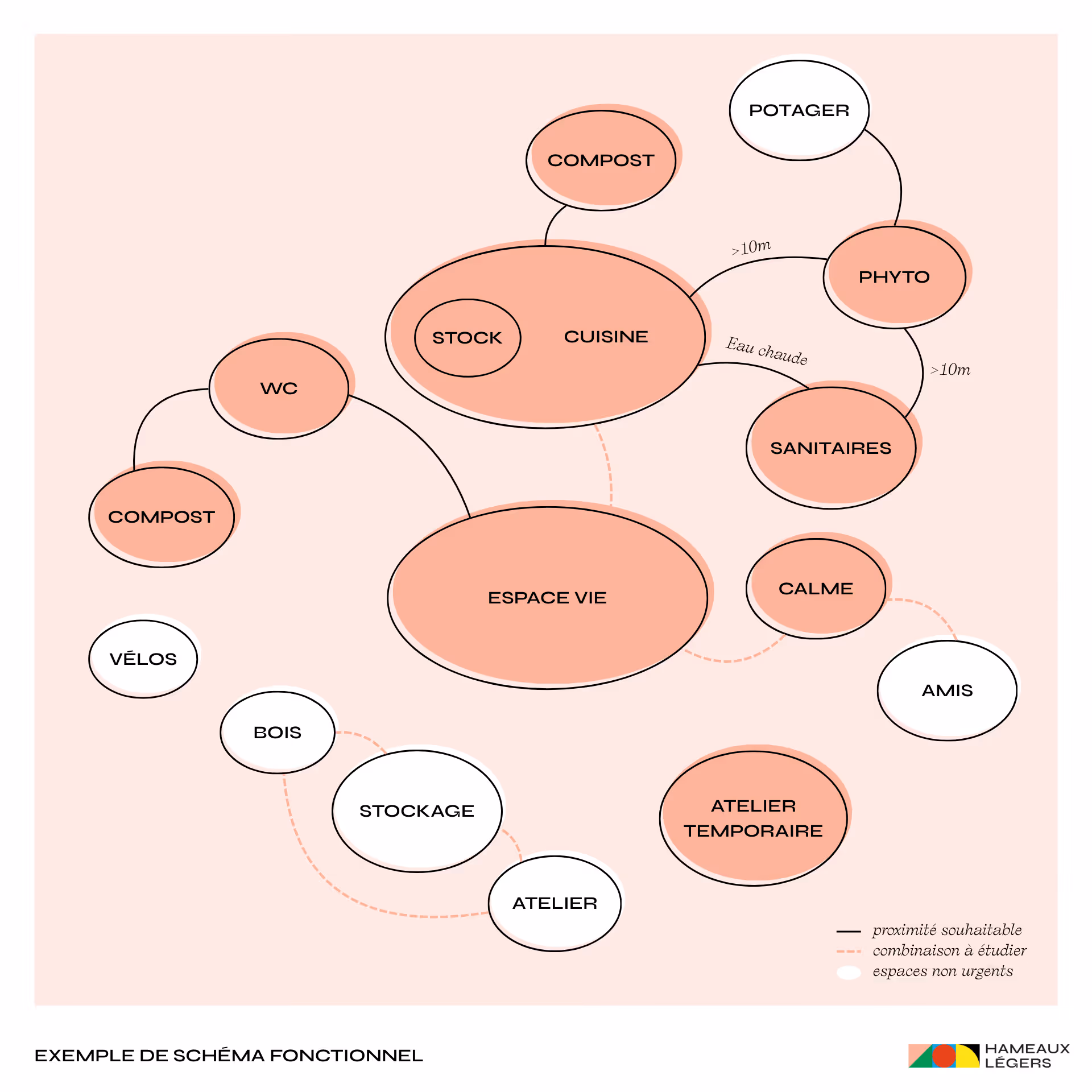

Voici l’exemple de schéma fonctionnel du collectif du hameau Léger du Placis :

Partir de votre liste d’espaces

Afin de réaliser le schéma fonctionnel, vous aurez besoin de la liste précise des espaces de votre futur lieu de vie :

• nombre d’espaces,
• caractéristiques des espaces (taille, luminosité, chauffage…),
• rapports entre les espaces (nuisances, proximité/éloignement, mutualisation...).

Pour cela, nous vous recommandons de réaliser l’action Ébaucher les activités et les espaces d’un programme du même module. Vous aurez ainsi les éléments pour avancer dans cette action.

Élaborer le schéma fonctionnel

Pour réaliser votre schéma fonctionnel, nous vous proposons deux méthodes.

Méthode 1 : Travail en petits groupes

Si vous avez la possibilité d’organiser un temps d’atelier collectif, vous pouvez organiser un temps de “dessin” en petits groupes. Pour cela, repartez de votre liste d’espaces et répartissez-vous petits groupes de 2 à 3 personnes.

Chaque petit groupe a pour missions de :

1. relire les espaces listés,
2. dessiner les échelles des espaces (vous pouvez le faire avec des morceaux de papier découpés),
3. placer les espaces selon leurs rapports de proximités ou d'éloignement (vous pouvez le faire sur un grand support papier),
4. créer les liens entre ces espaces,

Vous pouvez aussi ajouter des éléments de priorisation ou d’autres informations : par exemple un espace « non prioritaire» pourra être en pointillé.

Méthode 2 : Désigner des référent·es

Si vous souhaitez réaliser ce schéma sans avoir le temps de travail avec tout le collectif, vous pouvez aussi nommer un·e ou deux référent·es qui s’occuperont de dessiner le schéma fonctionnel. Si vous avez un rôle lié à l’architecture et l’aménagement, c’est une mission intéressante pour ce rôle. Ces référent·es auront les mêmes missions que pour la méthode 1 en petits groupes ci-dessus.

📝 Conseil pratique : Si vous souhaitez avoir un schéma facilement éditable en fonction des mises à jour, vous pouvez utiliser un logiciel de “tableau blanc numérique” pour le réaliser. Vous trouverez facilement des outils en ligne comme Excalidraw ou d’autres moins libres (Whimsical, Canva, Miro, Mural, etc.).

Maintenir votre schéma fonctionnel à jour

Vous avez formulé votre schéma fonctionnel : ce dernière peut être intégrée à votre programme, qui servira de base à la conception de l’aménagement.

N’oubliez pas de l’actualiser lors de l'étape de conception de l'aménagement du terrain et des bâtiments, car le fait d'aller plus en profondeur sur ces thématiques va sans doute faire émerger de nouveaux questionnements collectifs sur les possibilités de réalisation votre projet.
